Víceúčelové docházkové systémy

  • Víceúčelové docházkové terminály lze implementovat do existujících i nových instalací přístupových systémů IXP220 nebo IXP400i.  K dispozici jsou dva základní typy:
  • terminál MDTA (XTA921) - terminál s bezkontaktní čtečkou (125 kHz i 13,56 MHz) a klávesnicí pro zadávání PIN i důvodu odchodu
  • terminály BMTA (XTA930 a XTA931) - terminály se čtečkou otisků prstů,  s bezkontaktní čtečkou (125 kHz i 13,56 MHz) a klávesnicí pro zadávání PIN i důvodu odchodu

Víceúčelové docházkové terminály se vyznačují tím, že používají více způsobů identifikace uživatele.  Jsou vybavené čtečkou otisků prstů (BMTA), bezkontakní čtečkou pro pracovní kmitočet 125 kHz i 13,58 MHz a klávesnicí. Mají proto možnost následující volby identifikace uživatele:

BMTA

  • pouze otisk prstu
  • pouze vstupník (125 kHz nebo 13,86 MHz)
  • pouze kód (PIN)
  • otisk prstu + vstupník + PIN
  • otisk prstu nebo vstupník nebo PIN
  • otisk prstu + vstupník
  • otisk prstu nebo vstupník


DMTA

  •  pouze vstupník (125 kHz nebo 13,56 MHz
  • pouze kód (PIN)
  • Vstupník + PIN
  • vstupník nebo PIN

 Pro vyhodnocení docházky se používá stejný docházkový software jako v případě bezkontaktních čteček, viz část Bezkontaktní docházkové systémy.

K dispozici jsou 2 typy biometrických terminálů BMTA (XTA930 a XTA931) a jeden typ docházkového temrinálu MDTA (XTA920). Pro ovládání dveří se používá přídavný modul iTHT (XHT900) nebo reléový modul XSR900. Viz níže.

XTA930

docházková XTA930

Instalační manuál

Technická data

  • obsahuje čtečku otisků prstů, bezkontaktní čtečku (125 kHz i 13,56 MHz) a klávesnici
  • komunikace RS485
  • pro max. 2500 uživatelů
  • čte až 9 typů vstupníků
  • krytí IP54
  • bzučák 1 tón, 4 úrovně hlasitosti
  • optická čtečka 500 dpi
  • doba identifikace < 1 s. při 4000 otiscích
  • podprouje reléovou jednotky XSR900
  • do systému IXP220 i IXP400i se zařadí jako další terminál


XTA931

docházková XTA930

Instalační manuál

Technická data

  • obsahuje čtečku otisků prstů, bezkontaktní čtečku (125 kHz i 13,56 MHz) a klávesnici
  • komunikace RS485 a/nebo TCP/IP
  • pro max. 2500 uživatelů
  • čte až 9 typů vstupníků
  • krytí IP54
  • bzučák 1 tón, 4 úrovně hlasitosti
  • optická čtečka 500 dpi
  • doba identifikace < 1 s. při 4000 otiscích
  • podprouje reléovou jednotky XSR900
  • do systému IXP220 i IXP400i se zařadí jako další terminál









XTA921

mdta

Instalační manuál

Technická data

  • obsahuje bezkontaktní čtečku (125 kHz i 13,56 MHz) a klávesnici
  • komunikace RS485
  • pro max. 2500 uživatelů
  • čte až 9 typů vstupníků
  • krytí IP54
  • bzučák 1 tón, 4 úrovně hlasitosti
  • podprouje reléovou jednotky XSR900
  • do systému IXP220 i IXP400i se zařadí jako další terminál











Zařazení docházkových terminálů do systémů ImproX

Víceúčelové docházkové terminály se do systémů ImproX začleňují některým z dále uvedených způsobů. Ty se dělí podle toho, zda má docházkový terminál sloužit pouze pro registraci uživatelů nebo zda má také otevírat průchozí místo (dveře,turniket a pod.). Docházkový terminál nemá relé. V případě, že se ovládání dveří požaduje, existují pro to 2 řešení, viz blokové schéma níže.

Dále se terminály dělí podle toho zda se do systému zařadí pomocí zběrnice RS485 nebo prostřednictvím TCP/IP. Blokové znázornění jednotlivých případů je následující:

Docházkový terminál pouze pro registraci, neotevírá dveře

Doch. terminál Doch.terminál TCP
Docházkový terminál MDTA nebo BMTA (XTA930) se připojí pomocí sběrnice RS485 Docházkový terminál BMTA (XTA931) se připojí pomocí sběrnice RS485 nebo pomocí TCP/IP


 Docházkový terminál, který současně otevírá dveře - pomocí reléové jednotky XSR900

Doch.term. s relé Doch.term. s relé TCP
Docházkový terminál, který současně otevírá dveře pomocí reléové jednotky XSR900 - komunikace RS485 Docházkový terminál, který současně otevírá dveře pomocí reléové jednotky XSR900 - komunikace RS485 nebo TCP/IP


 Docházkové terminály jako čtečky připojené k terminálům ImproX



Doch.term s TNT


Docházkový terminál zapojený jako čtečky ke standardním terminálům ImproX



Pomocná zařízení pro ovládání dveří pomocí docházkových terminálů

Přídavný modul

XHT900



Instalační manuál

Technická data

  • slouží k připojení docházkového terminálu k řadiči IXP220 nebo k terminálům (iTT, iTRT)
  • napájí se z řadiče nebo temrinálu
  • lze k němnu připijit 2 docházkové terminály
  • docházkový temrinál se potom chová jako anténní čtečka
  • systém může používat ČOD nebo OT z terminálu

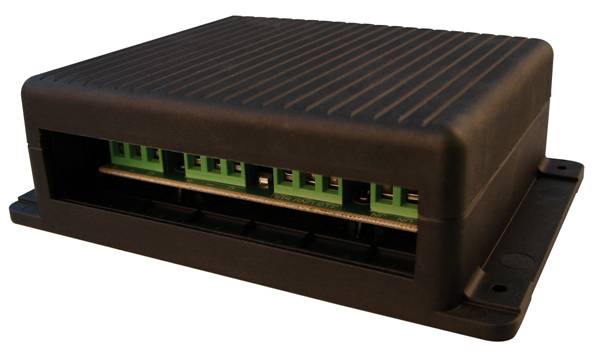

Reléová jednotka

XSR900

xsr

Instalační manuál

Technická data

  • slouží k ovládání dveří pomocí docházkových terminálů
  • Lze k ní připojit jeden docházkový terminál
  • pro komunikaci s terminálem používá sběrnici S-bus
  • má jedno relé s jedním přepínacím kontaktem
  • má vstupy ČOD a OT
  • napájení 8-14 Vss
