Terminály

Určení

Terminál je zařízení, ke kterému se připojují čtečky. Terminál přebírá kód vstupníku, který uživatel přiložil ke čtečce a předá jej nadřízenému řadiči. S řadičem většinou komunikuje po sběrnici RS485. Od řadiče obdrží pokyn, zda má danému uživateli otevřít elektrický zámek.

Nejčastější zapojení vývodů řadiče je na následujícím obrázku:Zapojení terminálu

 Z obrázku je zřejmé, že temrinál obsahuje vstupy pro:

  • sběrnici RS485 (včetně zemnícího vývodu - zmenící vývody všech temrinálů a řadiče musí být propojené. Ideální je, když se tento zemnící bod v jendom místě připojí k vhodnému zemnícímu místu)
  • napájení
  • vývody přepínacích kontaktů dvou relé
  • připojení 2 čteček
  • odchodové tlačítko, dveře 1
  • čidlo otevření dveří, dveře 1
  • odchodové tlačítko, dveře 2
  • čidlo otevření dveří, dveře 2

 V jedné části temrinálu jsou suganlizační LED, které indikují aktivity sběrnice RS485, stav vstupů, stav relé a aktivitu celého terminálu.

Umístění: Terminál umistěte co nejblíže ke čtečkám v chráněném prostoru. Pro anténní čtečky je maximální vzdálenost čteček od terminálu cca 15 m, u čteček Wiegand cca 100 m. Pokud jsou ovšem kabely vedené rovnoběžně se silovými rozvody je nutné počítat s tím, že budou tyto vzdáůlenosti menší (zejména u čteček Wiegand). Vždy si pozorně přečtěte manuál k příslušné čtečce.

Důležité: Terminály je nutné vždy zapojovat do série!! Zapojení do hvězdy vyvolává problémy s odrazy na vedení, což může narušit komunikaci terminálů s řadičem. Odbočky do 5-10 m není třeba považovat za zapojení do hvězdy a lze jej tedy v praxi použít.

 Současná nabídka terminálů

Důležitou funkci terminálu je možnost spolupracovat s různými typy čteček. Terminál typu iTT je určen pouze pro anténní čtečky (řada XTT901 až XTT909), ale k terminálu iTRT lze připojit čtečky vozidlové, čtečky Wiegand (i třetích stran), čárového kódu a pod. To zaručuje, že systém ImproX je velmi univerzální s širokými možnostmi pro různé typy aplikací.

Terminály mají dvě užitečné funkce:

  • zabudovanou inteligenci pro povolování vstupu i bez přímé spolupráce s řadičem (při poruše řadiče, například)
  • možnost připojení k LAN/WAN. To může výrazně snížit náklady na instalaci rozvodů. Ale POZOR! Případné připojení k počítačové síti vždy podrobně projednejte se správcem sítě. Jeho souhlas je bezpodmínečně nutný.

V současné době se nabízí tři nové typu terminálů Portal:

Terminály Portal

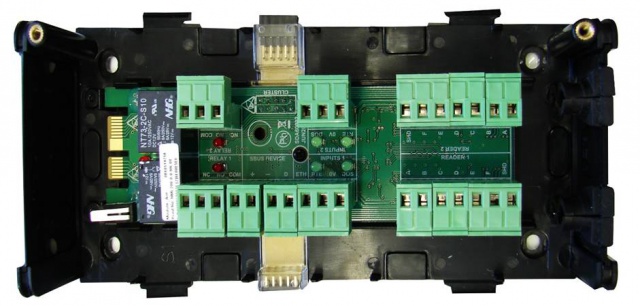

Terminál s komunikaci Wiegand - HMW900 Terminál pro anténní čtečky - HML900
 Terminál Portal Wiegand  Terminál Portal anténní

Je určen pro připojení dvou čteček s komunikaci Wiegand a to jak s naší nabídky (čtečky MDR900, MDK900 a řada dalších), tak s nabídky třetích firem

  • pro 2 čtečky Wiegand
  • má 2 relé
  • 2 odchodová tlačítka
  • 2 čidla otevření dveří
  • sběrnici S-bus
  • boční nasouvací konektory, které umožňují vzájemné zasunutí řadiče a terminálů, není nutné propojovat řadič a terminály pomocí kabelu

Je určen pro připojení dvou anténních čteček z naší nabídky (řada XTT901 až XTT951)

  • pro 2 anténní čtečky
  • má 2 relé
  • 2 odchodová tlačítka
  • 2 čidla otevření dveří
  • sběrnici S-bus
  • boční nasouvací konektory, které umožňují vzájemné zasunutí řadiče a terminálů, není nutné propojovat řadič a terminály pomocí kabelu
 Technické parametry terminálu  Technické parametry terminálu
 Manuál pro instalaci terminálu  Manuál pro instalaci terminálu



Terminál pro čtečky S-bus
 Terminál Portal Wiegand

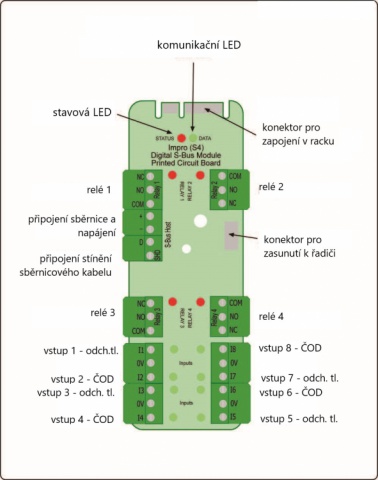

Je určen pro připojení osmi čteček s komunikací S-bus (SIR900). Může ovládat max. 4 dveře oboustranně

  • pro 8 čteček s komunikací S-bus (SIR900)
  • čtečky se připojují ke sběrnici S-bus paralelně (na čtečce se nastaví, které relé bude ovládat)
  • má 4 relé (lze ovládat 4 dveře oboustranně)
  • 8 odchodových tlačítek
  • sběrnici S-bus
  • boční nasouvací konektory, které umožňují vzájemné zasunutí řadiče a terminálů, není nutné propojovat řadič a terminály pomocí kabelu

J


 Manuál pro instalaci terminálu

 Jednotky vstupů / výstupů

HMI700 HMO900

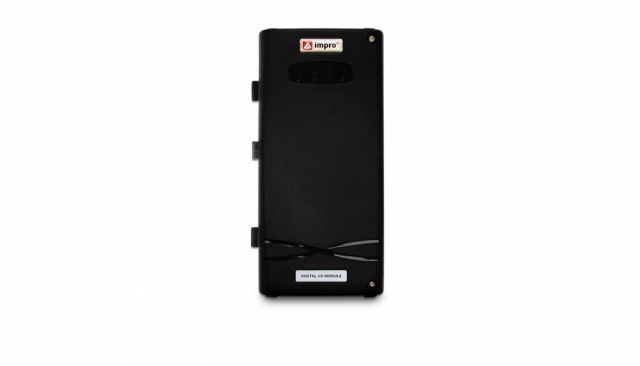

 Jednotka I/O

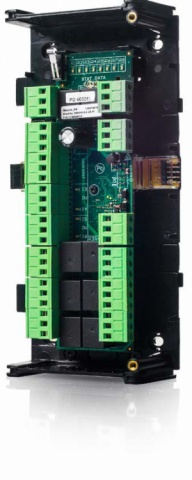

HMO900

Je určen pro zařazení vstupů a výstupů do systémů Portal

  • má 8 digitálních vstupů
  • má 4 reléové výstupy (přepínací kontakt)
  • sběrnici S-bus
  • boční nasouvací konektory, které umožňují vzájemné zasunutí řadiče a terminálů, není nutné propojovat řadič a terminály pomocí kabelu

 Je určen pro zařazení vstupů a výstupů do systémů Portal

  • má 8 digitálních vstupů
  • má 8 reléových výstupů (přepínací kontakt)
  • sběrnici S-bus
  • boční nasouvací konektory, které umožňují vzájemné zasunutí řadiče a terminálů, není nutné propojovat řadič a terminály pomocí kabelu
 Technické parametry jednotky  Technické parametry jednotky
 Manuál pro instalaci jednotky Manuál pro instalaci jednotky



Terminály iTT a iTRT

Terminál iTT - XTT920 Terminál iTRT - XRT920
 Terminál TT  Terminál TT

 Je určen pro připojení dvou anténnních čteček - řada XTT901 až XTT909. Má vývody pro připojení:

  • 2 anténních čteček
  • 2 relé
  • 2 odchodová tlačítka
  • 2 čidla otevření dveří
  • sběrnici RS485

Je určen pro připojení dvou čteček následujících typů:

  • čtečky Wiegand
  • vozidlové čtečky ImproX
  • víceúčelové čtečky ImproX
  • čtečky čárového kódu
  • čtečky magentických karet

Má vývody pro připojení:

  • 2 čteček (různého typu)
  • 2 relé
  • 2 odchodová tlačítka
  • 2 čidla otevření dveří
  • sběrnici RS485
 Technické parametry terminálu  Technické parametry terminálu
 Manuál pro instalaci terminálu  Manuál pro instalaci terminálu
