Standardní videotelefony pro velké objekty

Určení

Slouží k předávání obrazové i hlasové informace od návštěvy u tabla na monitory uvnitř objektu. Celkový počet monitorů může být až 9999, takže jejich počet je z praktického hlediska neomezený. Používá komunikaci po jednom kabelu (označení CAT5) nebo po 4 žilovém kabelu a koaxiálním kabelu (označení 4+2) . Příklad zapojení je na obrázku níže.

 4+2





Základní vlastnosti systému CAT5, 4+2

  • pro komunikaci používá buď jeden 5 žilový kabel (CAT5), nebo dva kabely, 4 žilový pro přenos dat a zvuku a koaxiální kabel pro přenos obrazu (odtud pojmenování 4+2)
  • maximální vzdáleností mezi tablem a nejvzdálenějším monitorem je 120 m (pro propojení 4+2), nebo cca 30 m (pro propojení CAT5)
  • obecně je propojení 4+2 odolnější vůči rušení, což je zejména v našich panelových domech, kde se kabely tahají v silových stoupačkách, velmi potřebná vlastnost. Z tohto důvodu doporučujeme propojení 4+2 používat i tam, kde jsou vzdálenosti menší.
  • v jednom systému mohou být až 4 tabla a až 9999 monitorů.
  • signál z více tabel se slučuje v tzv. slučovačích a v páteřním vedení se potom signál rozvádí do 4 monitorů (bytů) a do následujcího rozbočovače v tzv. rozbočovačích. Rozbočovač funguje současně i jako mezizesilovač.
  • dalším prvkem systému je reléová jednotka, která slouží k ovládání elektrického zámku
  • v jednom systému lze používat monitory s různě velkou obrazovkou i hlasové telefony

Současná nabídka standardních videotelefonů pro velké objekty

K dispozioci jsou

  • tabla s klávesnicí (Poznámka: Tabla s jednotlivými tlačítky se pro větší objekty nevyrábí. Vzheldem k minimálnímu zájmu byla výroba nerentabilní.)
  • tabla se čtečkou otisků prstu (Poznámka: Na přání lze čtečku vynechat a dodat tablo pouze s klávesnicí)
  • tabla se čtečkou vstupníků (Poznámka: Na přání lze čtečku vynechat a dodat tablo pouze s klávesnicí)
  • monitory s obrazovkou 11, 18 nebo 25 cm
  • dispečerská zařízení

Vstupní jednotky - tabla

MS304C

MS304C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 375x190x35 mm



MS357C

MS357C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 350x250x40 mm










MS311C

 MS311C



  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka (rozlišení 800x480)
  • pro vstup lze používat kód i vstupník
  • antivandalské provedení
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • rozměry: 150x360x35 mm



MS307C

MS307C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • antivandalské provedení
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 150x360x35 mm

 MS317C

MS317C



  • komunikace CAT5 nebo 4+2
  • klávesnice, čtečka vstupníků, informační obrazovka (rozlišení 800x480)
  • pro vstup lze používat kód i vstupník
  • antivandalské provedení
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • rozměry: 356x123x40 mm

 MS309C
MS309C
  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 365x140x40 mm

 MS315C
MS315C
  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • antivandalské provedení
  • rolovací jmenný seznam
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 335x130x48 mm
   MS316C

MS316C

  • komunikace CAT5 nebo 4+2
  • dotyková klávesnice
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 389x232x20 mm



 MS350C

MS350C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 357x128x40 mm
   MS380C

MS380C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní í teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 355x140x43 mm

 MS351C

MS351C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 357x128x40 mm
   MS381C

MS381C

  • komunikace CAT5 nebo 4+2
  • klávesnice (podsvěcená modře), čtečka vstupníků, informační obrazovka
  • pro vstup lze používat kód i vstupník
  • lze z něj volat do bytu i na dispečerské pracoviště
  • pracovní napětí: 12 - Vss
  • montáž podpovrchová
  • přípustná okolní í teplota: -25oC až + 65oC
  • minimální okolní osvětlení: 0,1 lux
  • rozměry: 445x150x40 mm

Monitory, úhlopříčka 11 cm



MS404C

MS404C

  • komunikace CAT5 nebo 4+2
  • obrazovka 11 cm (barevná nebo černobílá)
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • obdélníková tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 128x193x17 mm



MS405C

MS405C

  • komunikace CAT5 nebo 4+2
  • dotyková obrazovka 11 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • obdélníková tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 128x193x17 mm

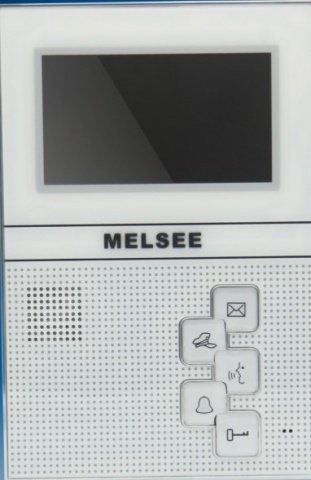

MS406C

 MS406C



  • komunikace CAT5 nebo 4+2
  • obrazovka 11 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • obdélníková tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 128x193x17 mm



MS402C

MS402C

  • komunikace CAT5 nebo 4+2
  • obrazovka 11 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • kulatá tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 194x126x15 mm

 MS411C

MS411C

  • komunikace CAT5 nebo 4+2
  • obrazovka 11 cm
  • 3 obdélníková tlačítka a sluchátko
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 50oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 128x193x17 mm

 MS407C
MS407C
  • komunikace CAT5 nebo 4+2
  • obrazovka 11 cm )
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • kulatá tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 180x128x24 mm

 MS409C
MS409C
  • komunikace CAT5 nebo 4+2
  • obrazovka 11 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • jedno velké kulaté, tři malá nakloněná tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 480x272
  • rozměry: 180x128x24 mm



Monitory, úhlopříčka 18 cm



MS703C

MS703C

  • komunikace CAT5 nebo 4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • podsvícená tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 223x143x12 mm



MS704C

MS704C

  • komunikace  4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • podsvícená tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 200x130x13 mm

MS704C-02

MS704



  • komunikace CAT5
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • podsvícená tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 200x130x13 mm



MS706C

MS706C

  • komunikace CAT5 nebo 4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • kulatá tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 223x143x12 mm

 MS707CMS707C





  • komunikace CAT5 nebo 4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • podsvícená kulatá tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 223x143x12 mm

 MS709C
MS709C
  • komunikace 4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • obdélníková tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 243x160x12 mm

 MS709C-02
MS709
  • komunikace CAT5
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • obdélníková tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 243x160x12 mm
   MS710C

MS710

  • komunikace CAT5 nebo 4+2
  • obrazovka 18 cm

 MS711C

MS711C

  • komunikace CAT5 nebo 4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • obdélníková tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 223x143x12 mm
   MS715C

MS715C

  • komunikace CAT5 nebo 4+2
  • obrazovka 18 cm
  • vyrábí se v barvách: zlatá, stříbrná, oranžová, černá, bílá
  • modře podsvícená tlačítka
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 40oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 800x480
  • rozměry: 235x160x20 mm

 Hlasové telefony



MS001N

MS001N

  • komunikace CAT5 nebo 4+2
  • hlasitá komunikace (hands free)
  • barva přístroje: bílá
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 50oC
  • pracovní napětí: 12 - 18 Vss
  • rozměry: 194x26x15 mm



MS002N

MS002N

  • komunikace CAT5 nebo 4+2
  • komunikace pomocí sluchátka
  • barva přístroje: bílá
  • komunikuje s tablem, umoňuje otevření zámku
  • lze z něj volat na dispečerské pracoviště
  • povrchová montáž
  • přípustná okolní teplota: -10oC až + 50oC
  • pracovní napětí: 12 - 18 Vss
  • rozměry: 80x200x68 mm

 Dispečerská zařízení



MS901C

MS901C

  • komunikace CAT5 nebo 4+2
  • s informační obrazovkou 18 cm
  • antivandalské provedení
  • modře podsvícená klávesnice
  • může volat a komunikovat s videotelefony v bytech, sledovat prostor před vchodem, odemknout zámek
  • rychlá aktivace nouzového volání, volání hasičů nebo vyhlášení místního poplachu
  • poplachové informace lze ukládat v paměti
  • povrchová montáž (položením na stůl)
  • přípustná okolní teplota: -25oC až + 65oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 1440x234



MS902C

MS902C

  • komunikace CAT5 nebo 4+2
  • s informační dotykovou obrazovkou 25 cm
  • antivandalské provedení
  • modře podsvícená klávesnice
  • může volat a komunikovat s videotelefony v bytech, sledovat prostor před vchodem, odemknout zámek
  • rychlá aktivace nouzového volání, volání hasičů nebo vyhlášení místního poplachu
  • poplachové informace lze ukládat v paměti
  • povrchová montáž (položením na stůl)
  • přípustná okolní teplota: -10oC až + 60oC
  • pracovní napětí: 12 - 18 Vss
  • rozlišení obeazovky: 1024x600



















Profesionální, zkušený, odborně fundovanýdealer vstupních systémů.

© 2008 - 2018 Studio Internet | Všechna práva vyhrazena.
